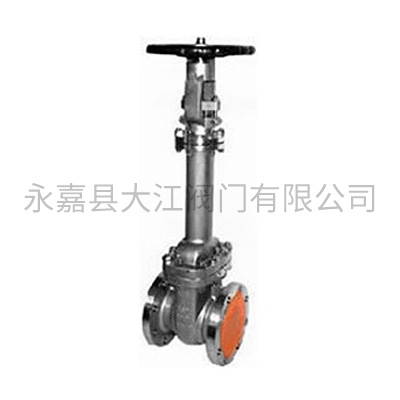

名稱 | 閘閥 |
設計標準 | API60D或API600,JIS B2073-2083 |
結構長度 | ANSI B16.10,JISB2002 |
配管法蘭 | ANSI B16.5、JIS B2212-224 |
對焊端尺寸 | ANSI B16.25 |
檢驗與試驗 | API6D或API598,JISB2003 |
傳動方式 | 手動、電動、傘齒輪動 |
壓力等級或公稱壓力 | 殼體試驗 | 密封試驗 | |
高壓液密封 | 低壓氣密封 | ||
150Lb,PN2.0MPa | 2.94 | 2.16 | 0.6 |
300Lb,PN5.0MPa | 7.67 | 5.62 | |
600Lb,PN10.0MPa | 15.3 | 11.23 | |
JIS10K | 2.1 | 1.6 | |
JIS20K | 5.1 | 3.8 | |
零件名稱 | 材料 | |||||||
閥體 閥蓋 閘板 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF8M | ASTM A351 CF3 | ASTM A351 CF3M | |||
閥桿 | 1Cr13 | OCr18Ni9 | 00r17Ni12Mo2 | 00Cr19Ni10 | 00Cr17Ni14Mo2 | |||
F6a | 304 | 316 | 304L | 316L | ||||
上密封座 | 1Cr(F6a) | 本體 | ||||||
閥板 | 密封面 | 13Cr | 13Cr | STL | 本體 本體 STL 本體 本體 STL | |||
閥座 | 13Cr | STL | STL | |||||
填料 | 柔性石墨環+YS450F | ≤200℃聚四氟乙烯或聚四氟乙烯編織填料 ＞200℃柔性石墨環+柔性石墨編織填料 | ||||||
墊片 | 柔性石墨復合墊（芯板：碳鋼或不銹鋼）不銹鋼帶/柔性石墨纏繞墊 | |||||||
中法蘭螺栓 | 350CrMo ASTM A193 B7 | OCr18Ni9 ASTM A193 B8 | ||||||
中法蘭螺母 | 45 ASTM A194 2H | OCr18Ni9 ASTM A194 B8 | ||||||
閥桿螺母 | ZCuA110Fe3 ASTM A439 D-2 | |||||||
手輪 | 可鍛鑄鐵、球墨鑄鐵、鐵鋼 | |||||||
適用工況 | 適用介質 | 水、蒸氣、油品等 | 硝酸等腐蝕介質 | 醋酸等腐蝕介質 | 強氧化性介質 | 尿素等腐蝕性介質 | ||
適用溫度（°） | -29-425 | -40-200（超出該溫度范圍、請在訂貨時注明） | ||||||
